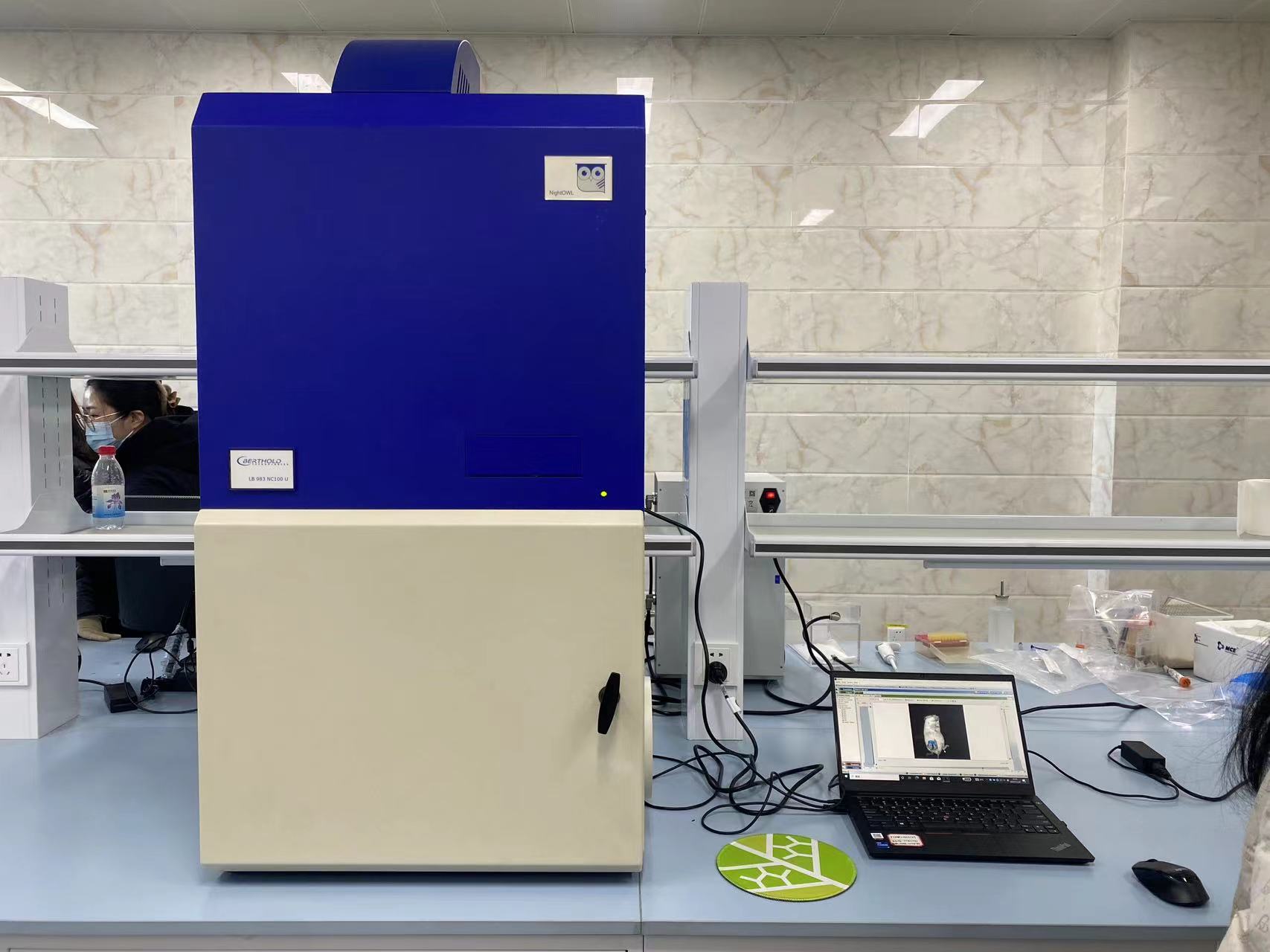

小动物活体成像系统

德国：BERTHOLD

型号：LB983

原产地：德国

9 LB 983动物活体成像单页 Berthold.pdf

技术参数：

一、主要用途

1.1 小动物体内发光成像，适用于荧光素酶标记的肿瘤学基础研究、报告基因表达成像、基因治疗以及药物筛选、药效与剂量评价等

1.2 小动物体内荧光成像，适用于各种荧光标记物在体内的分布及代谢示踪实验

1.3 生物发光显微成像，适用于细胞水平、亚细胞结构的生物发光信号，进行Luciferase标记的标准鉴定

二、技术指标

2.1、CCD成像单元

2.1.1 CCD芯片：零缺陷、科研级高灵敏背部薄化、背部感应型冷CCD

2.1.2 灰 度 值：16 bit

2.1.3 分 辨 率：100万像素，1024×1024

2.1.4 像素点尺寸：13.3um×13.3um

★2.1.5 量子效率：≥90% at 500nm–700nm ，≥80% at 460nm–770nm

★2.1.6 制冷温度：半导体电制冷，制冷温度低至零下100℃

2.1.7 读数噪音：< 3e- rms

2.1.8 f0.95广角镜头，自动聚焦

★2.1.9 成像视野:3.5×3.5cm－26×26cm连续可调，无需通过广角镜实现最大视野范围，通过相机上下移动实现。无需更换配件即可满足五

只小鼠（或3只大鼠）同时成像，也能贴近小鼠进行微距扫描。

2.2 多功能成像暗箱

2.2.1 全密闭设计，可以屏蔽各种射线干扰；

2.2.2 暗箱内部空间大，可以同时检测5只小鼠，还可以用于兔子成像；

★2.2.3 相机自动升降装置，CCD升降高度连续可调，调节范围≥3.5～70cm，调节精度可达0.1mm，可以贴近样品近距离扫描；

2.2.4 配有温控载物台，温度保持室温以上2℃～42℃恒定

2.2.5 配备法兰预留多个端口，方便引入各种外部实验条件，如上转换荧光检测的激光器、动物麻醉气体以及各种光源等。

2.3 荧光成像元件

2.3.1 荧光光源：75W高效卤素灯，光谱连续性好，寿命长，更换成本低。

★2.3.2 光源能量实时控制系统：保证长时间稳定的激发光，激发光能量0～100%连续可调，适应不同实验的激发需求。

★2.3.3 环型epi荧光照射装置，针对整体样本激发，产生稳定均一的激发光。

★2.3.4 点激发荧光照射装置，穿透力强，可以深层激发。且可以任意拉伸，用于局部激发或小体积样本。

★2.3.5 不少于5组（5个激发，5个发射滤光片）特定背景噪音的激发与发射光滤镜，涵盖400-950nm波长范围，带宽10～60nm可选，满足

上转换荧光及各种荧光标记成像应用。

2.3.6 通过降低激发光能量、背景滤镜以及光谱不重叠算法，降低荧光自发背景噪音。

2.4 麻醉系统

★气体麻醉机（含有剩余麻醉气体回收罐，麻醉箱，5口麻醉通道等）

2.5 软件系统

★2.5.1 软件可以设置相机高度及活体动物尺寸，贴近动物近距离清晰聚焦成像，体内提高检测灵敏度

★2.5.2 软件可控荧光激发光源的激发能量，降低非特异背景荧光干扰

2.5.3 支持单次成像/单一样本多次成像/多样本多次成像模式，清晰的显示发光图像、荧光图像、叠加影像。

2.5.4 支持次序曝光或去背景光的连续图像获取功能.

 2.5.5 支持同时多种荧光标记，可把每种荧光信号分离出来，并独立的、准确的进行定量

2.5.6 利用不同激发光或发射光进行多次成像的原理，实现多光谱成像，获得各波长的成像信号数据，进行背景扣除。

2.5.7 具有多种荧光强度的表达方式：荧光强度的数值表达以及伪色彩叠加等

2.5.8 量化分析功能，以动物体表单位时间，单位面积发出的光子数定量，可自动或手动获取荧光及发光信号强度，二维及三位成像分析。

2.5.9 具备开机自检功能，自动去除仪器产生背景噪音。

配置：

1、小动物活体成像系统1套，包括：

1.1 背部薄化、背部感应型冷CCD 1套

1.2 带荧光能量控制系统的暗箱1套

2、荧光光源（含 75 W钨灯）1套

3、环形epi荧光照射装置 1套

4、鹅颈管荧光照射装置1套

5、温控载物台1套

6、小动物气体麻醉系统1套

7、5只小鼠麻醉床1套

8、激发光滤光片与发射光滤光片5组，但不限制多配：

9. 小动物活体成像系统的全套图像采集分析软件1套

*4、6、7没有，不影响使用，上一个客户没有选配
